Por qué el voltaje de impedancia es más importante que la clasificación de kVA al especificar un transformador de media tensión

Los compradores suelen comparar transformador de media tensión cotiza únicamente sobre la clasificación y el precio de kVA, pero el porcentaje de voltaje de impedancia es lo que realmente determina cómo se comporta la unidad una vez energizada. Un valor de impedancia más bajo (comúnmente 4 % para unidades de distribución más pequeñas) permite una regulación de voltaje más estricta bajo carga, pero permite una corriente de falla más alta en caso de un cortocircuito, mientras que un valor de impedancia más alto (5,5 % a 6,5 ​​% en unidades más grandes de 35 kV) limita la corriente de falla a costa de una caída de voltaje ligeramente mayor durante cambios repentinos de carga. Esta compensación afecta directamente la coordinación de la protección aguas abajo, ya que el tamaño del disyuntor y del fusible debe tener en cuenta la corriente de falla real que dejará pasar el transformador, no solo su capacidad nominal.

Para sitios con equipos sensibles o recorridos largos de alimentador, especificar una impedancia demasiado baja puede crear disparos molestos durante los arranques del motor, mientras que especificarla demasiado alta puede causar una caída de voltaje que afecte a los variadores de velocidad. con más 50 años de experiencia en la fabricación de transformadores. y capacidad de producción anual superior 4 millones de kVA , Taizhou Haitian Electric Manufacture Co., Ltd. diseña unidades de 35 kV e inferiores con valores de impedancia que coinciden con el estudio de corriente de falla del cliente en lugar de utilizar por defecto un porcentaje estándar, lo que evita costosas repeticiones durante la puesta en servicio.

Distorsión armónica y clasificaciones del factor K en el diseño de transformadores de bajo voltaje

Un estándar transformador de bajo voltaje está diseñado suponiendo una carga lineal y sinusoidal. Una vez que una instalación introduce variadores de frecuencia, controladores de iluminación LED o grandes sistemas UPS, el contenido armónico en la forma de onda actual genera pérdidas adicionales por corrientes parásitas en los devanados que un diseño estándar no tiene en cuenta. Esto se mide utilizando una clasificación de factor K: un transformador K-1 no asume carga armónica, mientras que las clasificaciones K-13 y K-20 indican que la unidad ha sido diseñada con conductores de mayor calibre y geometría de devanado modificada para disipar el calor adicional generado por las corrientes armónicas sin exceder los límites de temperatura de aislamiento.

Ignorar los requisitos del factor K es una de las causas más comunes de falla prematura del transformador de bajo voltaje en instalaciones con cargas electrónicas modernas, ya que el calentamiento adicional es invisible en un medidor de carga estándar que solo lee la corriente RMS. Taizhou Haitian Electric Manufacture Co., Ltd. aborda esto en la etapa de diseño revisando la composición de carga del cliente antes de finalizar las especificaciones de devanado, y sus productos de energía llevan Certificación de ahorro de energía PCCC (Nivel 2) , lo que confirma que el rendimiento de las pérdidas cumple con los puntos de referencia de eficiencia nacionales incluso en condiciones de carga mixta.

Señales de que una instalación necesita una calificación de factor K más alta

• El transformador funciona notablemente más caliente que el aumento nominal a pesar de que la carga está por debajo del 80 % de la capacidad.
• La corriente del conductor neutro excede la corriente de fase en un sistema trifásico de cuatro hilos
• La instalación tiene una carga significativa de VFD, servidor o iluminación LED agregada después del dimensionamiento inicial del transformador.

Coordinación de aislamiento entre devanados de media tensión y baja tensión

Operando con más de 100 juegos de equipos avanzados de producción y prueba en una instalación de 62,000㎡, Taizhou Haitian Electric Manufacture Co., Ltd. prueba la coordinación del aislamiento como una parte estándar de la producción, ya que este es uno de los aspectos que más se pasa por alto en las especificaciones del transformador. La coordinación del aislamiento se refiere a hacer coincidir el nivel de impulso básico (BIL), el espacio libre y la distancia de fuga entre los lados de media tensión y baja tensión para que una sobretensión por rayo o un transitorio de conmutación que ingrese desde el primario no perfore el aislamiento secundario antes de que los dispositivos de protección puedan reaccionar.

Las dos clases de tensión requieren márgenes de aislamiento muy diferentes, por lo que un transformador de media tensión y un transformador de baja tensión nunca son intercambiables en términos de diseño dieléctrico, incluso con valores nominales de kVA similares.

Clasificación de pérdidas y calificación de eficiencia energética explicadas

Cada transformador, ya sea un transformador de media tensión que alimenta una subestación o un transformador de baja tensión que sirve a la distribución final, conlleva dos categorías de pérdidas distintas: pérdida sin carga (pérdida en el núcleo, presente continuamente una vez energizado) y pérdida con carga (pérdida en el devanado, que aumenta con la corriente al cuadrado). Los sistemas nacionales de clasificación de eficiencia clasifican las unidades según ambas cifras juntas, ya que un transformador con baja pérdida sin carga pero alta pérdida de carga puede en realidad tener un peor desempeño durante su vida útil que uno con un perfil de pérdida más equilibrado, dependiendo de qué tan cargado esté en promedio.

Para instalaciones que ejecutan una carga casi continua, priorizar unidades con baja pérdida sin carga ofrece los mayores ahorros de vida útil, mientras que las aplicaciones con carga intermitente se benefician más al minimizar la pérdida de carga. Equivocarse es una razón común por la que las auditorías energéticas señalan a los transformadores que técnicamente cumplen con los estándares mínimos de eficiencia pero que aún tienen un rendimiento inferior en la práctica.

Certificaciones que vale la pena verificar antes de comprar

• Informes de pruebas nacionales que confirman la propiedad intelectual independiente y el cumplimiento de los estándares GB
• Certificación del sistema de gestión de energía, como ISO50001, que confirma el monitoreo continuo de la eficiencia en la etapa de fabricación.
• Certificaciones de gestión ambiental y de calidad como ISO9001 e ISO14001.

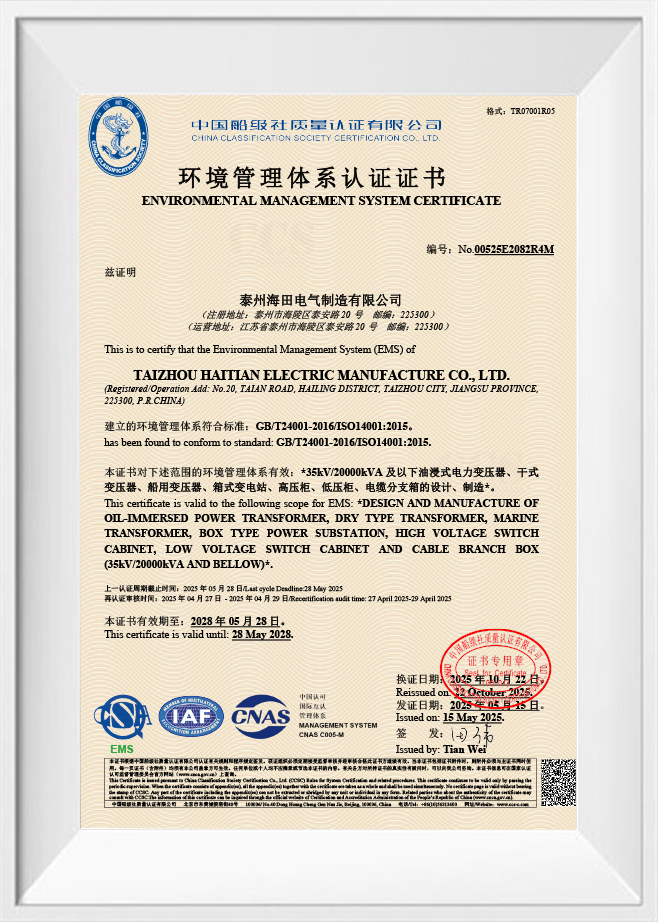

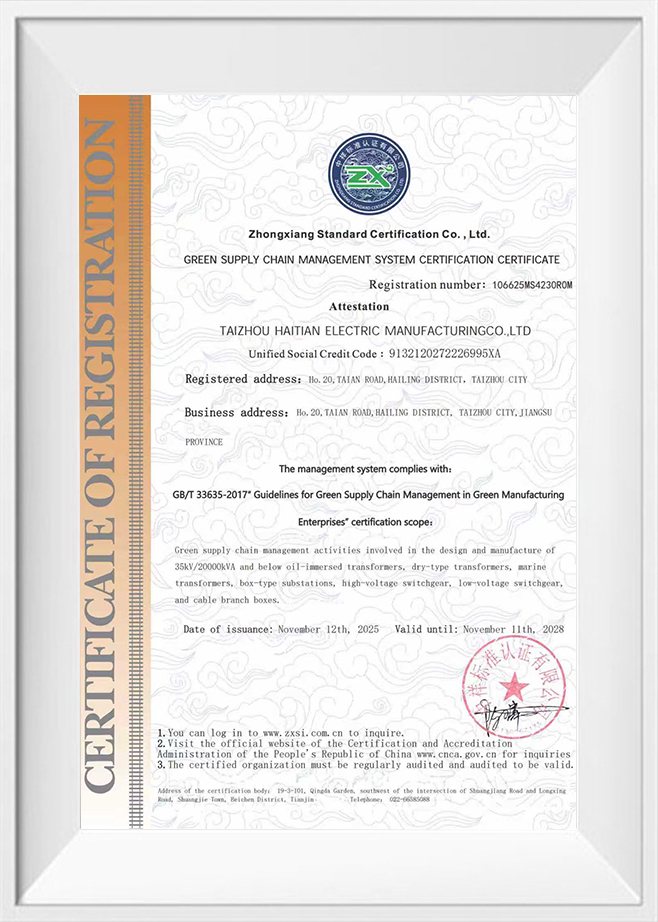

Taizhou Haitian Electric Manufacture Co., Ltd. cuenta con las certificaciones ISO9001, ISO14001, GB/T28001 e ISO50001-2018, junto con credenciales de cadena de suministro ecológica, evaluación de la huella de carbono y verificación de gases de efecto invernadero, y ha sido reconocida bajo el Certificado de Fábrica Verde de Jiangsu, documentación que brinda a los equipos de adquisiciones una base verificable para comparar las afirmaciones de eficiencia entre proveedores en lugar de depender únicamente de las cifras nominales.
